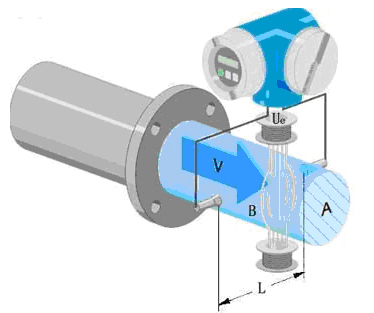

电磁流量计是20世纪50~60年代随着电子技术的发展而迅速发展起来的一种新型流量测量仪表。电磁流量计是利用电磁感应原理，根据导电流体通过外加磁场时感生的电动势来测量导电流体流量的一种仪器。

电磁流量计的结构由哪些部分组成？

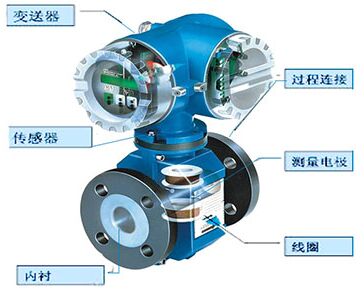

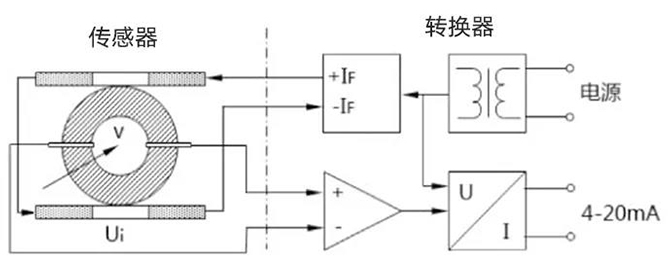

和其它仪器一样，电磁流量计的结构由两个部分组成：传感器和转换器。其中，传感器包括测量管组件、励磁系统、电*以及抗干扰调整系统等。为保证流量计的运行稳定性和可靠性，传感器应该能够提供与流量成正比的足够大的感应电动势，并能降低干扰信号，达到信噪比要求。

1.测量管组件

为使磁力线顺利通过测量管进入被测导电流体，测量管必须使用非导磁材料进行加工，因为导磁材料会引起磁力线的畸变，被测流体的磁感应强度方向发生变化。其次，为了减少电磁涡流，测量管一般要采用高阻抗材料。另外，为了防止电*上的感应电流被金属管壁短路，测量管内壁必须镶装高强度绝缘衬里，衬里材料应选用耐腐蚀、耐高温、耐磨损的材料。

2.励磁系统

励磁系统由励磁线圈、高磁导率铁心、磁扼组成。按测量管径的大小可分为以下几种结构。

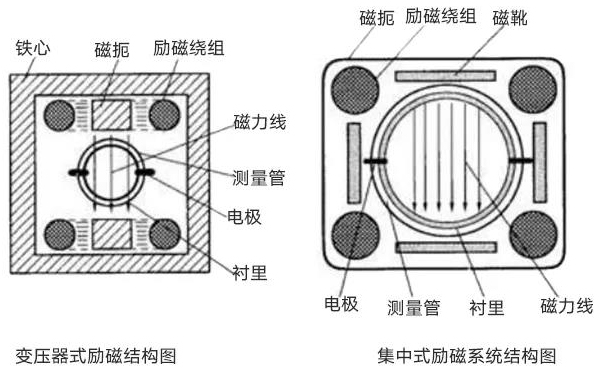

1)变压器结构

这种结构通常用在测量管径小于10mm的传感器，这种结构通过测量管的磁通量较大，在两电*间产生的感应电动势也大，测量分辨率高。若测量管径较大，通过的漏磁和磁通量增大，干扰信号也随之增大，传感器的稳定性降低，因此它仅适用于小口径测量管。

2)集中绕组结构

这种结构通常用在测量管径10-100mm的传感器，励磁绕组被制成两个无骨架马鞍型线圈，放置在测量管的上下两侧，为了防止磁力线散射，外围加装一层厚为0.5mm的高磁导率砂钢片组成高斯屏蔽圈。另外，在绕组间增加了两对磁靴，以保证磁场均强性。

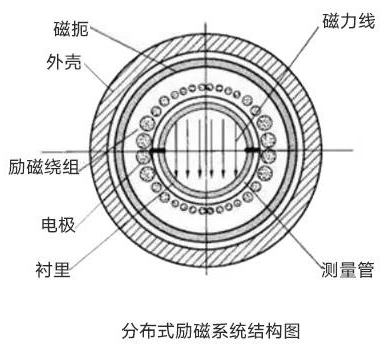

3)分布绕组结构

这种结构通常用在测量管径大于100mm以上的传感器，励磁绕组分层绕制成马鞍型，疏密程度不等，致密的绕组放置于靠近电*处，稀疏的绕组放置于其它部位，以保持磁场均匀。绕组外层加一磁轭，由于测量管外壁均布有励磁线圈，所以不需加装磁靴。另外，由于分布绕组式可减少仪表体积，所以大口径电磁流量计一般采用这种结构。

3.电*组件

电*与被测导电流体接触，当流体切割磁力线时，在两电*间产生感应电动势。在特定条件下，为了避免电*污染，可采用电容式电磁流量计，即将电*隐藏于衬里内部，不与被测导电流体接触。这种流量计的电*与衬里、导电流体形成一个电容，当流体作为电介质流动时，引起两电*间电容量交替变化，从而引起感应电动势的变化。
