磁翻板液位计作为一种就地显示液们仪表，较之其他液位仪表在现场显示方面有着独特的优势，无需通过拖线缆进行信号远传便可以方便地观测与记录测量结果，目前该仪表已经广泛应用于石油、化工等行业，磁翻板液位计特点是结构简单，观察直观、清晰，不堵塞、不渗漏，安装方便，维修简单。液位计上、下端安装法兰与容器相连接构成连通器，透过外部磁翻板或磁翻柱显示面板便可直接观察到容器内液位的实际高度。本文针对于磁翻板液位计安装远传过程中的接线方式进行简单介绍。

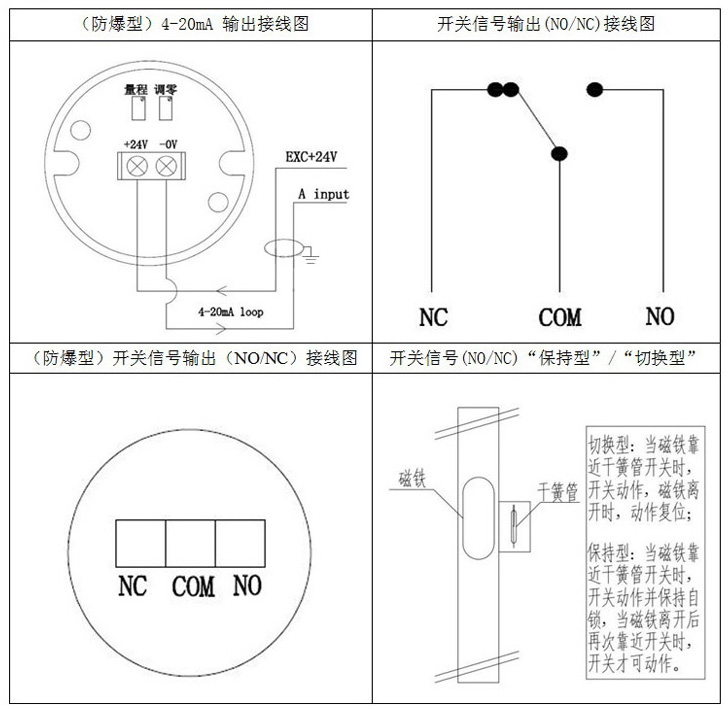

磁翻板液位计一般是两线制，4~20毫安信号。其中一种接线方法为：磁翻板液位计正*接仪表24V输出端，磁翻板液位计负*接仪表4~20毫安输入端的正*，然后仪表的4~20毫安输入端的负*与仪表的24V输出端的负*短接起来。以上接法可以利用仪表的24V输出做磁翻板液位计电源。

如果是磁翻板液位计采用的是四线制，则磁翻板液位计的电源正负*接供电电源正负*。4~20毫安正负*分别接仪表的4~20毫安输入端的正负*。如果用安全栅的话，24伏接安全栅电源（24V供电的）输入端正负对应磁翻板液位计的正负端子，电源输出端正负对应仪表的正负。
