摘要：积算仪是供热公司用于结算与企业、用户之间费用的主要仪表，其*终贸易结算是按仪表所示的累计值结算，本文主要针对配涡街流量计、介质为过热蒸汽的流量积算仪，来进行*终数据会出现的几点问题的讨论。

积算仪作为贸易结算的计量仪表，其*终的累计值是否合格，是关系到供热双方之间经济利益是否合理的重要依据。先来看一下流量积算仪的工作原理：它是通过与之配套的流量变送器、流量传感器和其他变送器输出电信号的采集，用一定的数学模型计算出瞬时流量、累计流量等，并进行显示和储存。与之配套的传感器，通常有标准节流装置、涡街、涡轮、电磁、超声波流量传感器或变送器等，以及补偿用的压力变送器、差压变送器、温度变送器等等。通俗来讲，影响积算仪累计数据的因素是压力、温度和流量。下面就其中一种工作方式来具体讨论。

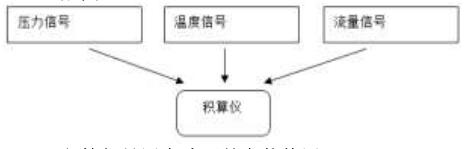

1、配图

2、积算仪是用户购买并安装使用

用于与供热企业之间贸易结算的计量器具，仪表内部的参数设置，是正确计量的前提，所以积算仪通常需要妥善管理，比如使用方对其加锁安置，供热方掌握仪表参数修改的密码，如此可以避免因管理混乱造成的纠纷。

3、根据用户的实际使用情况来设置合理的工作方式

我们就其中一种常见的过热蒸汽，即需要实时采集管道内的压力、温度、频率信号的信息，来进行计算处理，从而显示结算数据，来进行讨论。

标准累计流量值公式：Q=3.6*f*d*t/k

d=(19.44*P)/(T-0.151*P+2.1627)

上述公式d为蒸汽密度，影响其大小的因素是压力和温度。积算仪里设置好各项需要的参数，只要将压力、温度信号进行补偿，就可以显示对应累计值。

（1）压力信号来源是通过压力变送器给出。例：压力变送器的输入信号量程为（0-1.6）MPa，输出为（4-20）mA，若输入1.6MPa，输出20mA，那么积算仪的输入信号即为20mA，输出为1.6MPa，从而参与密度的运算。假设，积算仪内部参数压力量程被修改为（0-1.7）MPa，而压力变送器输入依然为1.6MPa，输出20mA，那么积算仪的输入信号为20mA，输出却变为1.7MPa，压力增大，密度则增加，累计流量增加。

（2）温度信号来源是通过铂电阻给出。此项在积算仪的内部参数设置中，对结果并无直接的影响，由密度公式可见，温度越小，密度越大，流量越大。

（3）k在公式中，是指流量计的仪表系数，在积算仪参数里，这一项是根据同期检定的流量计数据来如实修改，如果不一致，则对*终累计数据，有很大的影响。

4、以上是几种常见的纠纷可能牵扯到的几点问题

但就积算仪本身来讲，根据检定规程里规定的几项检定内容，并没有牵扯到修改内部参数这个问题，所以，无论在哪种参数设置下，其对应的*终数据，只要是合格的，那么该积算仪就是合格的。所以，基于这一点，就更需要双方加强监督管理，避免出现不必要的经济损失。
