一、脉冲信号传输涡街流量计接线

输出频率信号的三线制流量传感器采用DC24V或DC12V电源供电，一般通过三芯屏蔽电缆线与显示仪表或计算机相连，屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求，另外屏蔽电缆线要与其它强功率电力线分离，不能平行走线。

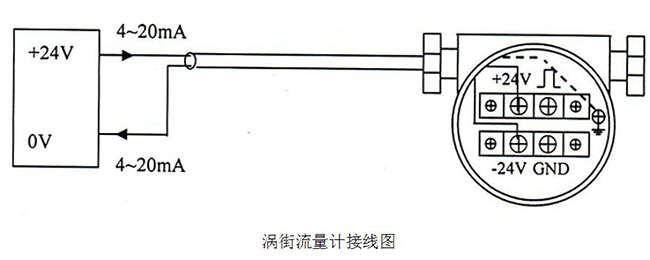

二、标准4~20mA信号涡街流量计接线

输出标准4~20mA信号的两线制变送器采用DC24V电源供电，一般通过两芯屏蔽电缆线与显示仪表或计算机相连，屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求，另外屏蔽电缆线要与其它强功率电力线分离，不能平行走线。

三．带485通讯接口功能涡街流量计接线

带RS-485通讯功能的涡街流量仪表采用DC24V电源供电，与其它设备之间采用四线制传输方式。

涡街流量计接线方法

涡街流量计二线制电路接线说明

涡街流量计二线制电路接线说明VT2WE二线制电路接线主供电和输出信号接线端子（左侧2位吊框旋压式端子）“-”：为4~20mA电流输出端

“+”：为15~24V电源“+”端

“+”接+24V外电源，电流输出从“-”端流出至计算机或显示表的取样电阻，经过取样电阻等负载后流回到电源“-”端。

辅助接线（3位小端子）脉冲输出接线：

V+：接脉冲输出供电的电源“+”端（+12V）

F：为脉冲输出信号端

0：接脉冲输出供电的电源地“-”端此脉冲输出必须在主电流回路供电的情况下使用，输出为带50Hz切除的无修正光隔离原始脉冲，通常在标定时使用；输出信号为含1K5上拉电阻的集电*开路输出。系统接线图可参见附图 “VT2WE二线制电路接线图”，本安防爆型涡街流量计的防爆标志为Exia II CT2-T6，它与显示仪表或计算机等关联设备之间必须加防爆安全栅。防爆型涡街流量计安装于危险场所，安全栅、显示仪表、供电电源、计算机等关联设备必须安装在安全场所。
