涡街蒸汽流量表内部结构

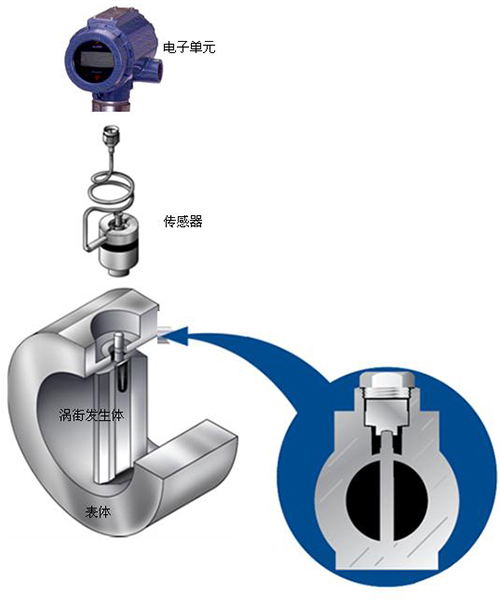

涡街蒸汽流量表由传感器和转换器两部分组成。传感器包括旋涡发生体（阻流体）、检测元件、仪表表体等；转换器包括前置放大器、滤波整形电路、 D / A 转换电路、输出接口电路、端子、支架和防护罩等。近年来智能式流量计还把微处理器、显示通讯及其他功能模块亦装在转换器内。
（ 1 ）旋涡发生体
旋涡发生体是检测器的主要部件，它与仪表的流量特性（仪表系数、线性度、范围度等）和阻力特性（压力损失）密切相关，对它的要求如下。
1）能控制旋涡在旋涡发生体轴线方向上同步分离；
2）在较宽的雷诺数范围内，有稳定的旋涡分离点，保持恒定的斯特劳哈尔数；
3）能产生强烈的涡街，信号的信噪比高；
4）形状和结构简单，便于加工和几何参数标准化，以及各种检测元件的安装和组合；
5）材质应满足流体性质的要求，耐腐蚀，耐磨蚀，耐温度变化；
6）固有频率在涡街信号的频带外。
已经开发出形状繁多的旋涡发生体，它可分为单旋涡发生体和多旋涡发生体两类。三角柱形旋涡发生体是应用广泛的一种，为提高涡街强度和稳定性，可采用多旋涡发生体，不过它的应用并不普遍。
（ 2 ）检测元件
涡街蒸汽流量表检测旋涡信号有 5 种方式。
1）用设置在旋涡发生体内的检测元件直接检测发生体两侧差压；
2）旋涡发生体上开设导压孔，在导压孔中安装检测元件检测发生体两侧差压；
3）检测旋涡发生体周围交变环流；
4）检测旋涡发生体背面交变差压；
5）检测尾流中旋涡列。
根据这 5 种检测方式，采用不同的检测技术（热敏、超声、应力、应变、电容、电磁、光电、光纤等）可以构成不同类型涡街蒸汽流量表。
（ 3 ）转换器
检测元件把涡街信号转换成电信号，该信号既微弱又含有不同成分的噪声，必须进行放大、滤波、整形等处理才能得出与流量成比例的脉冲信号 . 不同检测方式应配备不同特性的前置放大器。
（ 4 ）仪表表体
仪表表体可分为夹持型和法兰型。
