玻璃转子流量计工作原理

转子流量计又称浮子流量计，是变面积式流量计的一种，它是由一个锥形管和一个置于锥形管内可以上下自由移动的转子（也称浮子）构成。转子流量计本体可以用两端法兰、螺纹或软管与测量管道连接，垂直安装在测量管道上。当流体自下而上流入锥管时，被转子截流，这样在转子上、下游之间产生压力差，转子在压力差的作用下上升，这时作用在转子上的力有三个：流体对转子的动压力（向上）、转子在流体中的浮力（向上）和转子自身的重力（向下）。



流量计垂直安装时，转子重心与锥管管轴会相重合，作用在转子上的三个力都平行于管轴。当这三个力达到平衡时，转子就平稳地浮在锥管内某一位置上。此时，重力=动压力+浮力。对于给定的转子流量计，转子大小和形状己经确定，因此它在流体中的浮力和自身重力都是已知的常量，唯有流体对浮子的动压力是随来流流速的大小而变化的。因此当来流流速变大或变小时，转子将作向上或向下的移动，相应位置的流动截面积也发生变化，直到流速变成平衡时对应的速度，转子就在新的位置上稳定。对于一台给定的转子流量计，转子在锥管中的位置与流体流经锥管的流量的大小成一一对应关系。这就是转子流童计的计量原理。

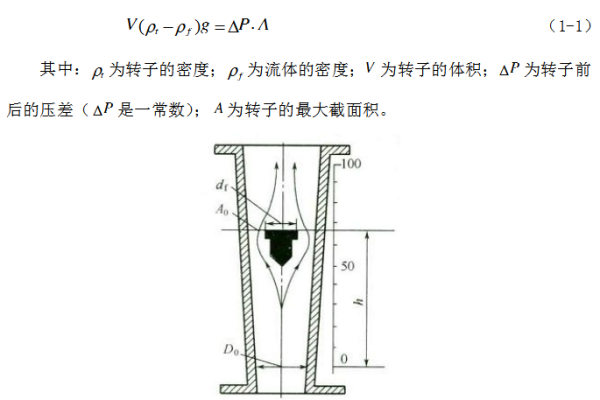

转子稳定时公式：
