空气涡街流量计安装规范
空气涡街流量计对安装点的上下游直管段有一定要求，否则会影响介质在管道中的流场，影响仪表的测量精度。下面将一些常见工况仪表的上下游直管段长度要求总结如下：

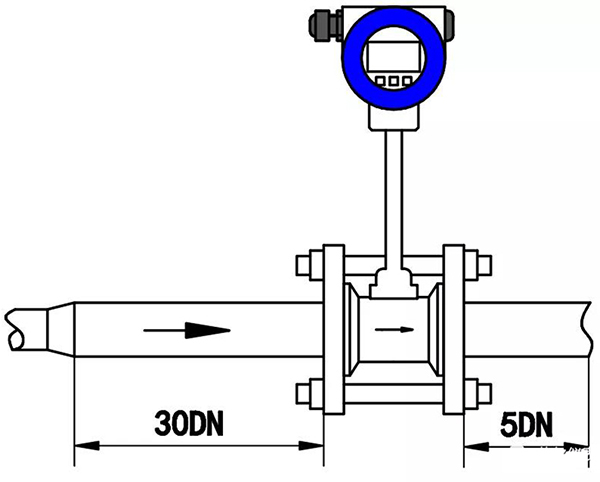

● 同心收缩全开阀门
● 同一平面两个90度弯头

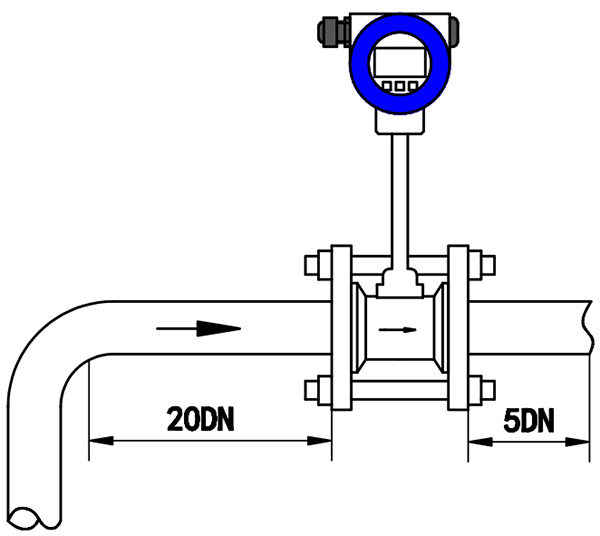

● 一个90度弯头

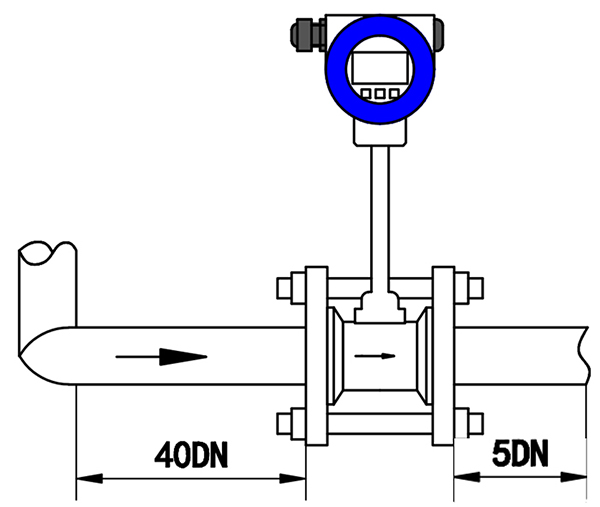

● 不同平面两个90度弯头

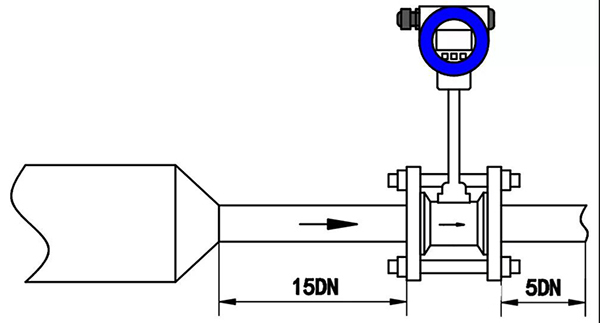

● 同心扩管

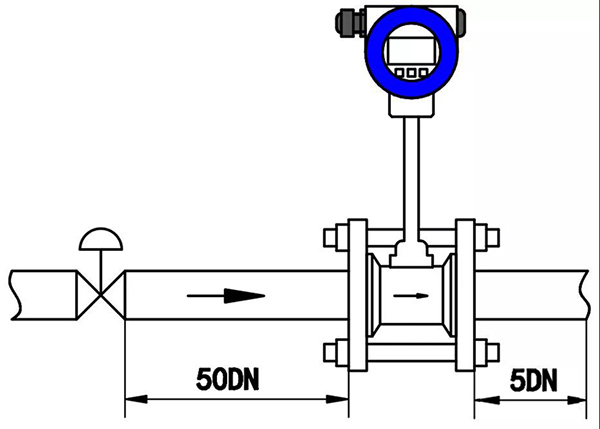

● 调节阀半开阀门（不推荐）
注：
1、DN为仪表口径，单位mm
2、调节阀尽可能不安装在空气涡街流量计的上游,而应安装在空气涡街流量计的下游10D处。

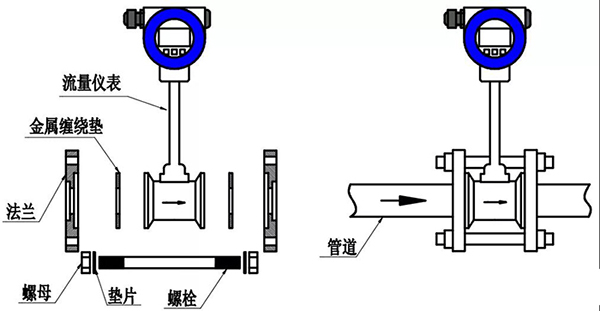

法兰卡装式的管道安装
（1）对法兰与管道进行点焊定位。
（2）将流量计取下，把法兰按要求焊接好，并清理管道内所有凸出部分。
（3）在法兰的内槽内装上与管道通径相同的密封垫圈，将流量计装入法兰中，流量计的流向标应与流体方向相同，然后用螺栓紧固好。

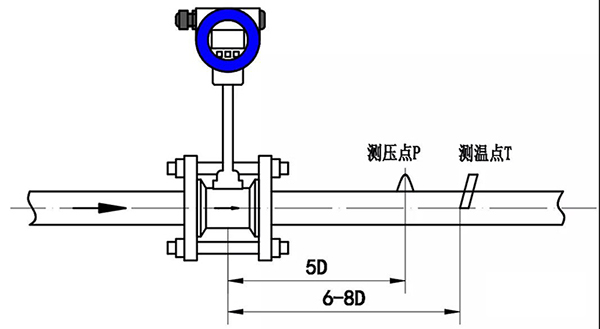

压力变送器和Pt100安装示意图
注：测压孔和测温孔的安装设计。被测管道需要安装温度和压力变送器时，测压孔应设置在下游3-5D处，测温孔应设置在下游6-8D处。
