工业蒸汽流量计安装规范
1、安装要求
工业蒸汽流量计不宜安装在测量液体容易发生汽化的位置，也不适宜安装在振动的管道上。洁净气体、蒸汽和液体的大中流量，可以选用涡街流量计。低速流体及黏度大的液体测量，不适宜选用涡街流量计。对直管段的要求：上游为15~50D（D为管线直径）；上游加整流器时，上游不小于10D，下游至少为5D。
2、垂直安装

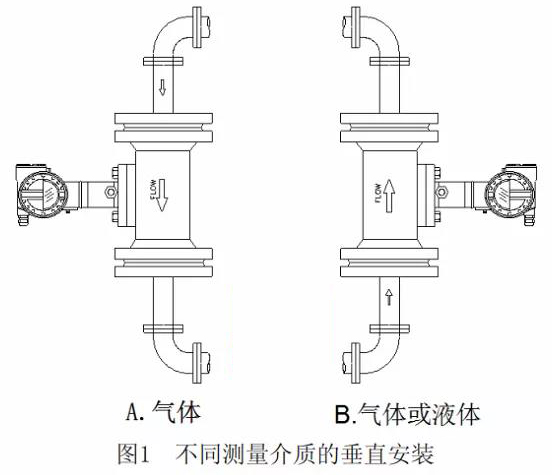

工业蒸汽流量计在安装时，工艺管线的设计应保证仪表主体内介质要保持充满，不能有空气残留。一般情况下，在不影响精度的情况下，工业蒸汽流量计可以在任何方向安装，但是要满足以下要求。工业蒸汽流量计垂直管线上安装时，测量不同的介质的工业蒸汽流量计的安装方向不同。如图1所示。
3、水平安装
对于蒸汽和固体含量少的流体，建议将流量计与电子设备安装在管道的一侧。这将使潜在的测量误差为*小，允许冷凝物或固体在不中断漩涡的情况下在出料杆下流动。
对于水平安装，*优朝向是把电子装置安装在管道的侧面。在液体应用中，这种安装方式能够避免进入空气或者是固体冲击漩涡发生器以及干扰发生体的频率。在气体或蒸汽管线的应用中，这种安装方式能够避免冷凝液体干扰漩涡发生器及其频率，如图2所示。
4、蒸汽管线

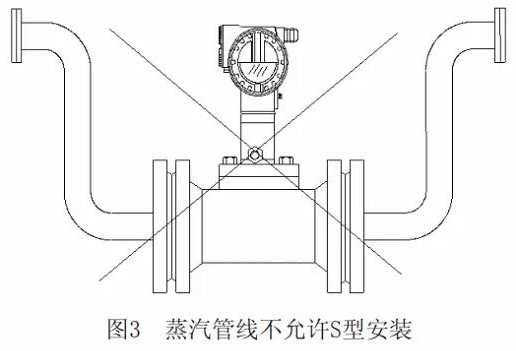

工业蒸汽流量计安装在蒸汽管线上，其工业蒸汽流量计所在的管线不能设计图3所示的S型，因为这种设计形式容易引起凝液返流到工业蒸汽流量计中，进而引起仪表设备的损坏。
5、搬运及检查
工业蒸汽流量计包括本体及变送器两部分，工业蒸汽流量计在搬运过程中应小心进行，不能用手直接托住变送器的位置进行搬运。应仔细核查工业蒸汽流量计所带的附件并进行核对，对于工业蒸汽流量计本体的温度探测不能进行拆卸，对温度探测的探针部分的?；ぬ滓鹊较殖∈┕な辈拍苷?，以免损伤探针。
6、安装方向

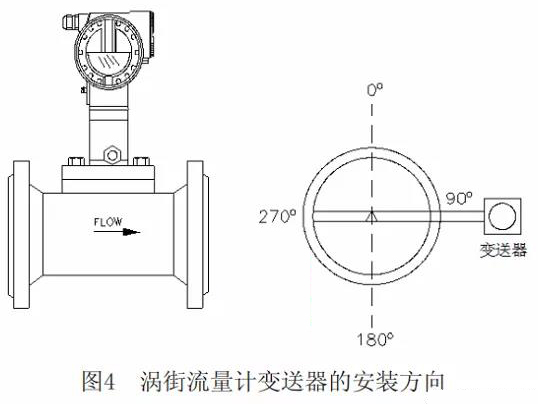

工业蒸汽流量计在现场安装时，要求安装方向为：管线的介质流向与工业蒸汽流量计本体所示流量方向一致。变送器的安装方向应90°或270°安装，如图4所示。
7、法兰安装
工业蒸汽流量计调整好方向后进行法兰对接安装，安装时选择合适等级的法兰垫片及螺栓，并按照厂家的指导作业书进行安装。
8、电气连接
工业蒸汽流量计工艺安装完成后，需要连接变送器部分。工业蒸汽流量计变送器的电气接口一般为1/2NPT。变送器的电气接口方向不应朝上，避免液体或者杂质残留。变送器的接线应按照设计的端子图的要求进行接线。
