一、原理及结构

节流装置是测量流量的差压感受元件。配合差压变送器以及多功能流量积算、控制、记录仪表，组成流量测量系统；对于气体、蒸汽、密度变化较大流体流量测量，*好增加压力变送器、温度传感器组成温压补偿系统，对流量测量系统进行修正，以求更加精确的流量测量数据。当节流装置与温度传感器配合使用，配合热能积算功能仪表组成流量、热能测量系统。由于节流装置技术成熟，安装方便，使用稳定可靠，价格合理等特点，在流量仪表中应用广泛，几乎可以应用所有流量测量范围。

节流装置由标准节流件，取压装置和符合要求的前、后直管组成。

节流组件由节流件、取压装置（包括取压口、引压短管、一次阀门）、配套法兰组成。

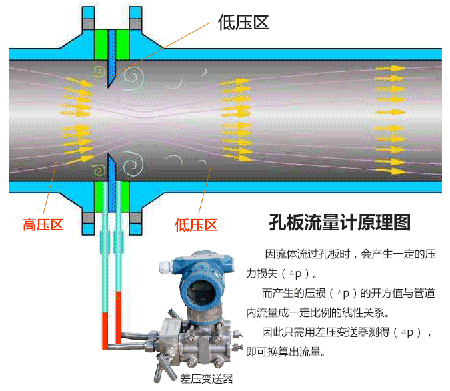

充满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流处形成局部收缩，从而使收缩面内平均流速增加，在节流件的上游侧静压力上升，下游侧静压力降低，于是在节流装置前后便产生了压力降或叫差压△P，介质的流速愈大，在节流装置前后产生的压差也就愈大，所以可通过测量压差来衡量流体流量的大小。这种测量方法是以能量守恒定律和流动连续性方程为基础的。



二、计算公式

在关系式可知当节流件开孔d，流体密度ρ一定时，则流量与静压差成平方根关系，根据差压元件测得静压差大小，可以运算出流量大小。

公式中具体各代号所指定义及单位请查阅供货时所提供的计算书。
