一氧化碳涡轮流量计外形尺寸及安装

1.1 一氧化碳涡轮流量计外形尺寸及安装

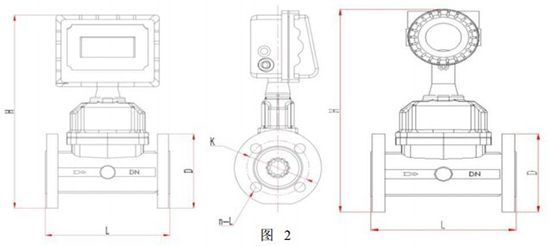

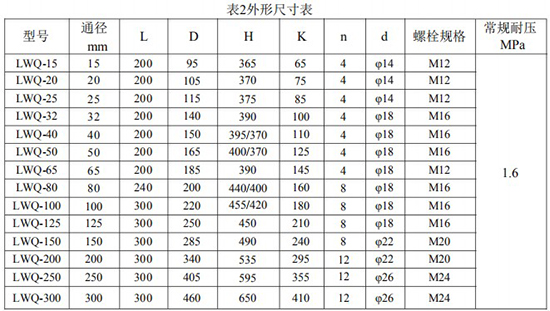

一氧化碳涡轮流量计的外形尺寸见图2，图中未注尺寸列于表2中，一氧化碳涡轮流量计采用法兰连接方式。法兰尺寸执行GB/T9112～9113-2000标准。

注：图 1所示为温压补偿型仪表外型。

所有型号仪表传感器部分以及整机高度尺寸一致，该尺寸仅供参考，具体参考实物，技术升级导致尺寸变更暂不另行通知。

1.2 一氧化碳涡轮流量计安装

1.对于新安装或检修后的管道务必进行吹扫，去除管道中的杂物后方能安装流量计。在进行所有流体静压实验和清扫管路操作期间，应拆下仪表，以免测量部件的严重损坏。

2.安装前，用微小气流吹动涡轮时，涡轮能转动灵活，并没有无规则的噪音，计数器转动正常，无间断卡滞现象，则流量计可安装使用。

3.一氧化碳涡轮流量计安装时法兰和管道法兰中间要加密封垫圈。

4.流量计上游处（≧2DN）必须安装相应规格的过滤器，气质较脏的场合应加装油过滤器，用户订货前，可同时向我公司订货，严禁过滤器和流量计直接相连。

5.流量计在安装时前后均应加截至阀门。

6.法兰盘连接处管道内经处不应该有突起相连接。

7.流量计安装时，严禁在其进出口法兰处直接进行电焊，以免烧坏流量计内部零件。

8.流量计应安装在便于维修、无强电磁场干扰、无机械振动以及热辐射影响的场所；

9.流量计不宜用在流量频繁中断和有强烈脉动流或压力脉动的场合；

10流量计室外安装时，上部应有遮盖物，以防雨水浸入和烈日曝晒影响流量计使用寿命；

11.流量计可水平或垂直安装，流体流动方向应与壳体上标识的方向一致，在流量计的上、下游应保证有 2DN和 1DN的直管段长度。

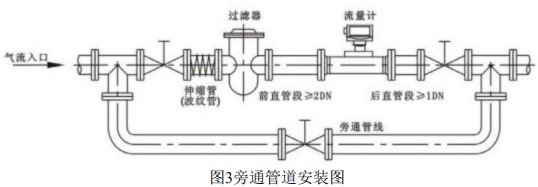

12.为了不影响流体正常输送，建议按图 3安装旁通管道，在正常使用时必须关闭旁通管道阀门。

13.在管道施工时，应考虑安装伸缩管或波纹管，以免对流量计造成严重的拉伸或断裂；

14.应确保管道与流量计入口和出口的连接同轴，并防止垫圈和焊缝突入管道内，否则会扰乱流动剖面；

15.采用外电源时，流量计必须有可靠接地，但不得与强电系统共用地线；在管道安装或检修时，不得把电焊系统的地线与流量计搭接；

16.管道安装完毕进行密封性试压时，应注意流量计压力传感器所能承受的*高压力（即检定**上介质*大压力），以免损坏压力传感器。

17.流量计投入运行时，应缓慢开启阀门（开启时间不少于 15s），逐步增加流速，以免瞬间气流冲击而损坏涡轮。

1.2.2 防爆场所安装要求

1.一氧化碳涡轮流量计应有可靠的接地，防爆接地不应与强电系统的?；そ拥毓灿?。

2.现场测试电源时，不允许使用交流电源接地。

3.在任何情况下，用户不得自行更改防爆电路、元器件和防爆型式。

4.必须先切断外接电源再打开转换器盖子。
