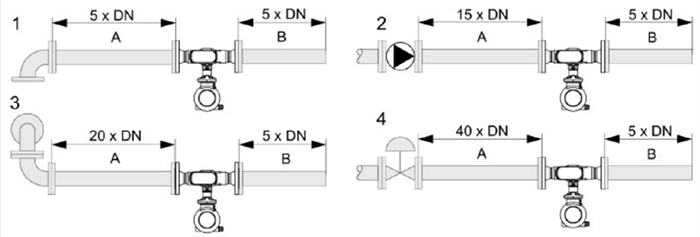

有多位朋友表示对下图的直管段有疑问，在此说明一下：

1-代表带90°弯头的管道或三通(T形)管

2-代表泵

3-代表带2个90°弯头的两相管道

4-代表控制阀

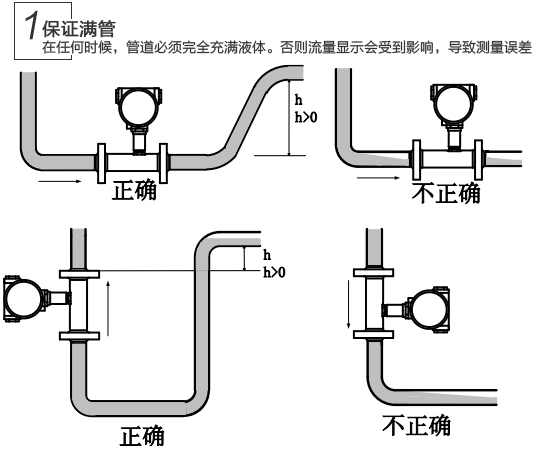

涡轮流量计可水平、垂直安装，垂直安装时流体方向必须向上，液体应充满管道，不得有气泡。

安装时，液体流动方向应与传感器外壳上指示流向的箭头方向一致。安装时必须使管道内流体满管，才能保证测量精准。

流量计上游端至少应有10倍公称通径长度的直管段，下游端应不少于5倍公称通径的直管段，其内壁应光滑清洁，无凹痕、积垢和起皮等缺陷。

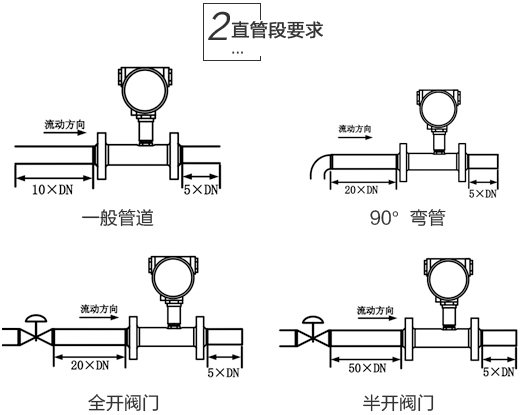

传感器的管道轴心应与相邻管道轴心对准，连接密封用的垫圈不得深入管道内腔。不同情况下的直管段要求如下图。

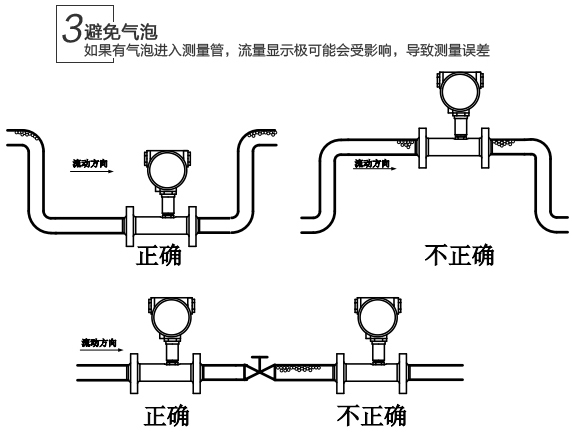

同时在安装时应避免管道内产生气泡，否则会影响测量的精度。
