浮子液位计是一种可就地显示的液位测量仪表，其以结构简单、读数直观清晰，不堵塞、不渗漏、安装方便、维修简单的特点，颇受人们欢迎。在石油、化工等行业的开放或压力容器中被广泛用于测量液体的液位。

但由于工况复杂多样，在一些罐体较高、工况恶劣不适合现场查看的场合，需要借助于干簧管远传变送器才能及时准确地掌握液位情况。

这种远传变送器与浮子液位计相结合，所形成的仪表，人们常称为远传浮子液位计，其可与电动型仪表和显示仪表相连接，达到远程控制、调节、显示和报警的目的。

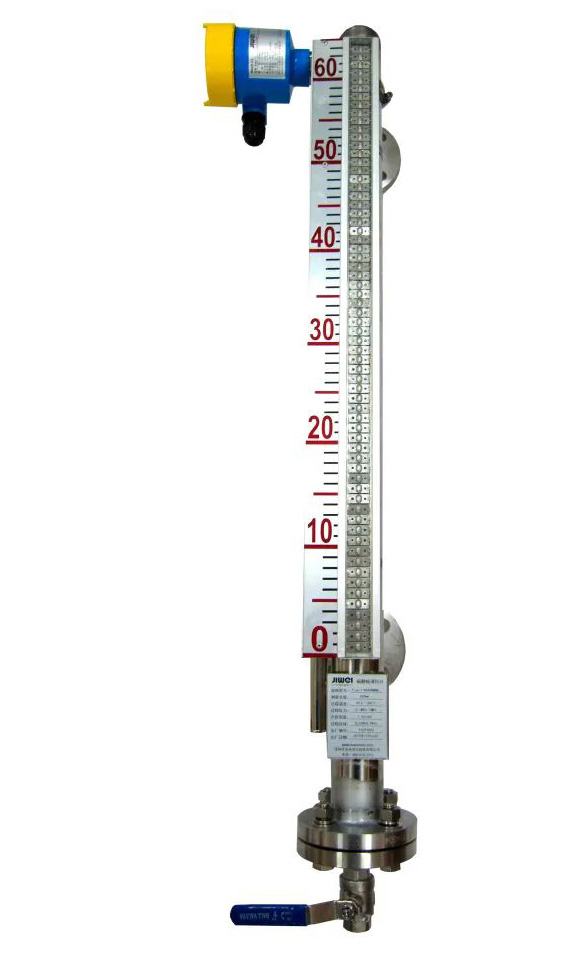

计为远传浮子液位计

但浮子液位计远传变送器在使用之前，与浮子液位计的接线非常重要，如果接线接错的话会导致测量结果不准，严重的甚至直接造成仪表的损坏，所以我们在对远传变送器进行接线操作时一定要注意正确接线，避免造成不必要的损失。

了解有关浮子液位计远传变送器接线方式和接线过程中的一些要求和相关注意事项等就显得尤为重要。

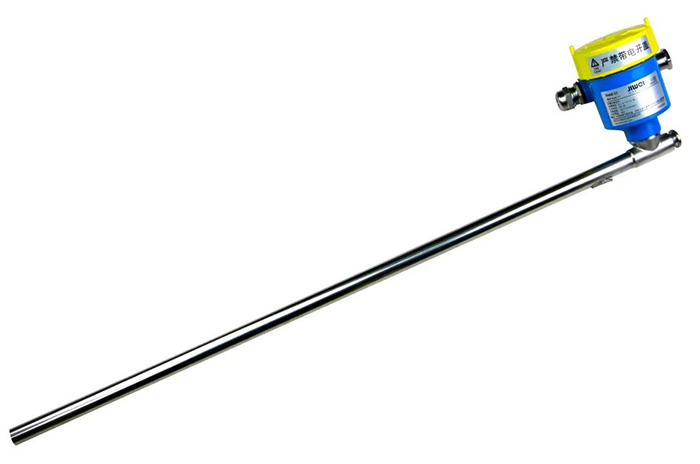

图1 计为Reed-11干簧管远传送器

图1为计为Reed-11干簧管远传送器，它由干簧管液位传感部分、转化电路模块和保护外壳组成，其供电电压为24V DC，输出信号为4～20mA标准电流信号。

1．在对远传变送器安装接线时，线缆应选用屏蔽二芯双绞铜线，线径应大于0.8mm2，并使用单独穿线管进行铺设，尽量避开大功率电动机、变压器等强磁场干扰源，线缆一端的屏蔽线应进行可靠接地，以提高信号的稳定传输。

同时，务必先确认外部提供的电源为24V DC，方可进行接线，如果所用电源电压值与要求不符，轻则会影响变送器的正常工作，重则易造成仪表的损坏。

2．在接线前，应先拧下接线盒的接线端盖，将电缆穿过电缆接头，连接到24V DC两端。

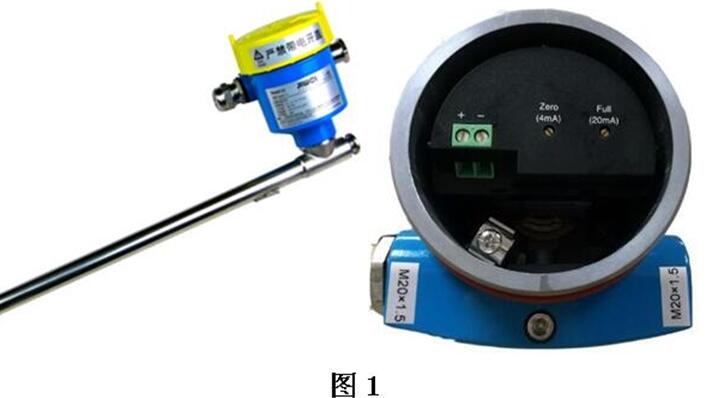

图2 计为Reed-11干簧管远传送器的表头

具体说来，就是慢慢打开外壳上盖，在如图2所示的表头上，可以看到内部有液位信号转化模块，在模块的上表面可以清晰地看见两个接线位，旁边印有“+”，“-”标识。接线时应先将线缆穿过防水接头，按标识进行连接，其中“+”接电源的正*，“-”接电源的负*，不能接反。

3．接线完毕后，应旋紧接头螺母锁紧线缆，拧紧上盖，并旋转仪表外壳，将防水接头朝下，如图3所示，防止雨水进入壳体内；外壳应按要求进行接地，并根据需要连接接地端子。

4．对于防爆型远传变送器，为确保防爆性能，必须按有关规定正确接线。

计为浮子液位计远传变送器是Reed-11干簧管远传变送器。其核心部件采用进口芯片和进口干簧管，外保护管采用304材质，提高了远传变送器的抗腐蚀性与可靠性。

计为Reed-11干簧管远传送器，通过隔爆和本安双重防爆认证，更适合在具有爆炸危险环境恶劣的场合下应用。
