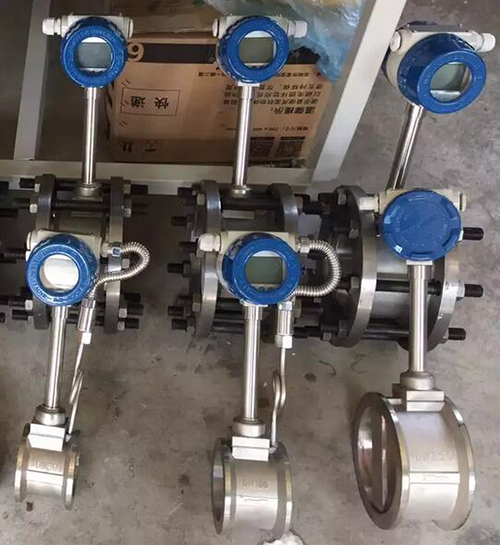

高温高压蒸汽流量计,热电厂用蒸汽流量计
高温高压蒸汽流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。
高温高压蒸汽流量计是基于卡门涡街原理而研制成功的一种具有国际先进水平的新型流量计。由于它具有其它流量计不可兼得的优点，自七十年代以来得到了迅速发展，据有关资料显示已广泛应用于各个领域。将在未来流量仪表中占主导地位，是孔板流量计*理想的替代产品。
涡街流量传感器适用于测量过热蒸汽、饱和蒸汽、压缩空气和一般气体、水和液体的质量流量和体积流量。
高温高压蒸汽流量计工作原理

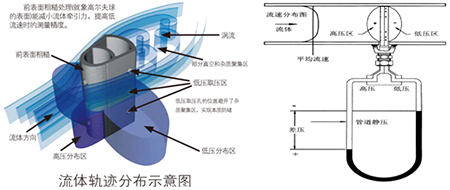

在流体管道中，垂直插入一个柱形阻挡物，在其后部（相对于流体流向）两侧就会交替地产生旋涡。随着流体向下游流动形成旋涡列，我们称之为卡门涡街。我们把产生旋涡的柱形阻挡物定义为旋涡发生体实验证明，在一定条件下旋涡的分离频率与流体的流速成线性关系。因而，只要检测出旋涡分离的频率，即可计算出管道内流体的流速或流量。涡街流量计即是根据这一原来制造。
高温高压蒸汽流量计产品特点
1、不受温度、压力的影响，同时不易堵，不易卡，不易结垢，耐高温、高压。
2、安全防爆，适用于恶劣环境。
3、无可动部件、无空洞缝隙设计，产品无磨损、耐脏污，无需机械维修，使用寿命长。
4、采用微功耗高新技术，电池供电的现场显示型流量计，可不断电运行两年以上。
5、稳压补偿一体化设计。
6、电流输出均为电隔离型，具有良好的共模干扰抑制能力。
7、同时显示流量值与累计流量值，不必轮流切换。
8、采用抗振探头，有效消除外界振动影响。
9、电路采用表面贴装工艺，结构紧凑，可靠性高。
10、采用分体式信号转换器，电缆*长10米。
11、量程比宽达20:1。
12、整体结构设计合理，动态测量范围宽，压力损失小。
13、分体式涡街流量计采用不锈钢材质，可适用于腐蚀性介质的测量。
14、现场液晶显示，脉冲、4-20mA输出或485通讯，可与工业自动化系统连接。
高温高压蒸汽流量计参数
1、测量介质：气体、液体、蒸汽
2、连接方式：法兰卡装式、法兰式、插入式
3、口径规格：法兰卡装式口径选择 25,32,50,80,100
4、法兰连接式口径选择：100,150,200
5、流量测量范围：正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s；液体0.5～7m/s；
6、测量精度：1.0级 1.5级
7、被测介质温度:常温–25℃～100℃，高温–25℃～150℃ -25℃～250℃
8、输出信号：脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V
9、脉冲占空比约50%,传输距离为100m
10、脉冲电流远传信号：4～20 mA,传输距离为1000m
11、仪表使用环境 温度:-25℃～+55℃ 湿度:5～90% RH50℃
12、材质：不锈钢, 铝合金
13、电源：DC24V或锂电池3.6V
14、防爆等级：本安型iaIIbT3-T6，
15、防护等级：IP65
高温高压蒸汽流量计的配线设计

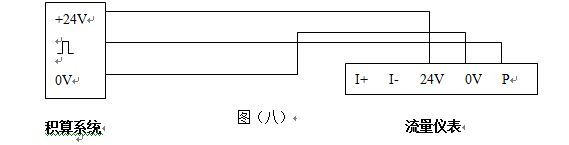

一. 输出频率信号的三线制涡街流量计配线设计
输出频率信号的三线制流量传感器采用DC24V或DC12V电源供电，一般通过三芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连，屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求，另外屏蔽电缆线要与其它强功率电力线分离，不能平行走线。传感器端子接线见图

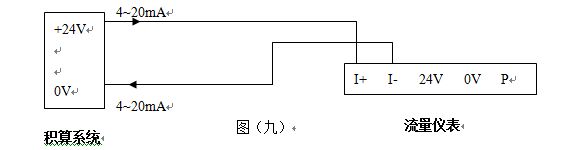

二.输出标准4~20mA电流信号的两线制涡街流量计配线设计
输出标准4~20mA电流信号的两线制变送器采用DC24V电源供电，一般通过两芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连，屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求，另外屏蔽电缆线要与其它强功率电力线分离，不能平行走线。变送器端子接线见图

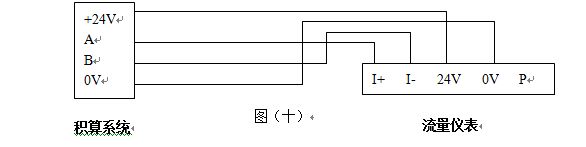

三．带RS-485通讯接口功能的涡街流量计配线设计
带RS-485通讯功能的涡街流量计采用DC24V电源供电，与其它设备之间采用四线制传输方式。仪表端子接线见图

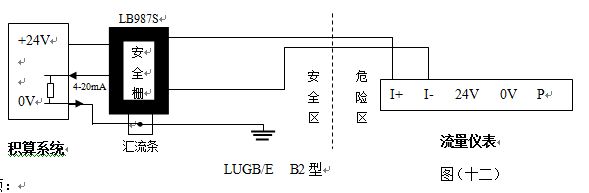

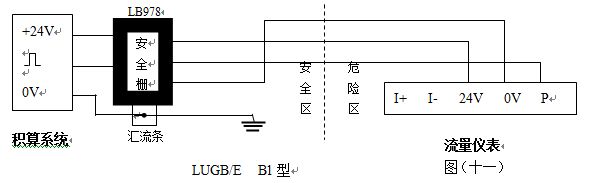

四．防暴型涡街流量仪表配线设计
LUGB/E三线制脉冲输出型涡街流量仪表与LB978齐纳安全栅相连、LUGB/E两线制标准4~20mA电流输出型涡街流量仪表与LB987S齐纳安全栅相连可构成本质安全型防爆系统，产品防爆标志为Ex ia Ⅱ CT2-T5。本安防爆型涡街流量传感器/变送器与防爆安全栅和积算系统等关联设备的接线性请参看防爆安全栅厂家提供的接线说明和以下所示图
注意事项：
（1）防爆型传感器和变送器安装于危险场所，安全栅、显示仪表、供电电源，计算机等关联设备必须安装在安全场所。
（2）传感器和变送器应有可靠接地，防爆地线不得与强电系统保护接地共用。
高温高压蒸汽流量计对直管段的要求
传感器对安装点的上下游直管段有一定要求，否则会影响测量精度。
若传感器安装点的上游有>15°渐缩管，传感器上游应有不小于15D的等径直管段，下游应有不小于5D的等径直管段。
若传感器安装点的上游有>15°渐扩管，传感器上游应有不小于18D的等径直管段，下游应有不小于5D的等径直管段。
若传感器安装点的上游有90°弯并没有或T形接头，传感器上游应有不小于20D的等径直管段，下游应有不小于5D的等径直管段。
若传感器安装点的上游在同一平面上有二个90°弯头，传感器上游应有不小于25D的等径直管段，下游应有不小于5D的等径直管段。
若传感器安装点的上游在不同平面上有二个90°弯头，传感器上游应有不小于40D的等径直管段，下游应有不小于5D的等径直管段。
流量调节阀或压力调节阀尽量安装在传感器的下游5D以远处，若必须安装在传感器的上游，传感器上游应有不小于50D的等径直管段，下游应有不小于5D的等径直管段。
