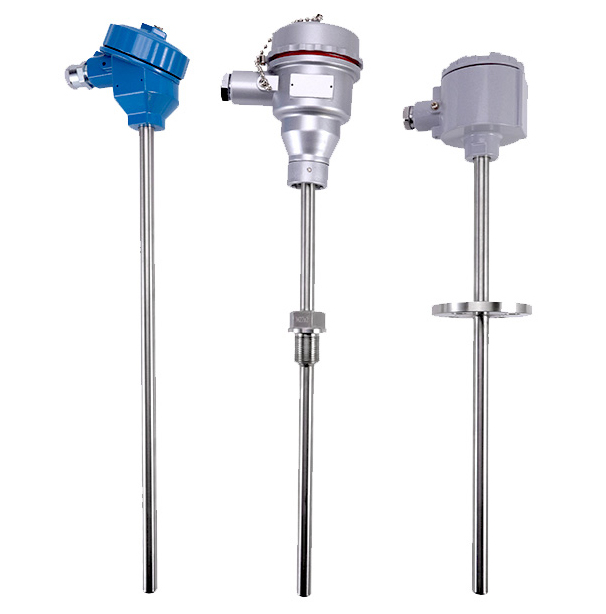

防爆热电偶产品概述

铠装热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等许多优点，它和工业用装配式热电偶一样，作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用，同时，亦可以作为装配式热电偶的感温元件。它可以直接测量各种生产过程中从0℃～800℃范围内的液体、蒸汽和气体介质以及固体表面的温度。（亦可提供外?；す懿闹蔆r25Ni20、GH3030、GH3039、3YC-52，测温范围*高可达0-1200℃）

防爆热电偶产品特点

1.?；す苡氩饬吭掷胧浇峁梗稍诮胁煌；佬奘?，快速更换测温元件。

2.保护管形式和材质多样，可满足高压、高温和强腐蚀介质的测温需要。

3.测温芯和保护管底部采用弹簧压紧，既减少热惯性又提高了防震性能。

4.采用铠装元件，耐压、耐震，工作稳定可靠。

5.防爆标志：分为dⅡBT4、iaⅡCT4和dⅡCT6、iaⅡCT6。适用于Ⅱ级以下，温度组分别为T4、T1～T6以上，含爆炸性气氛场合的温度测量。

防爆热电偶主要技术指标

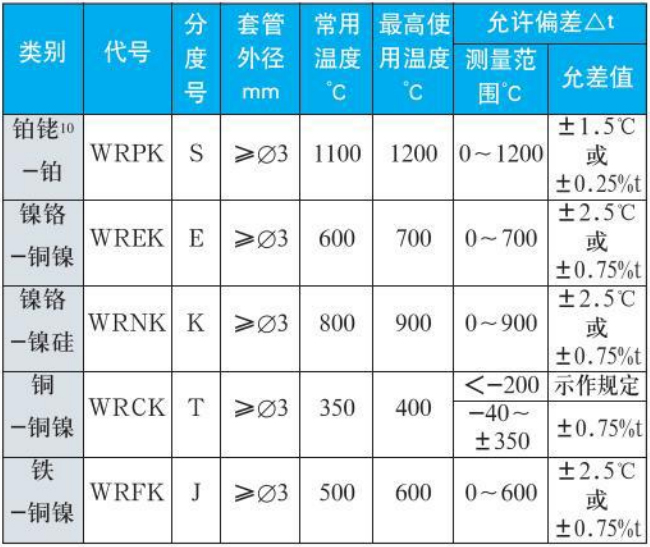

1.测量范围和准确度

注：（1）t为被测温度的绝对值。

（2）T型分度号产品需与本公司方协商订货。

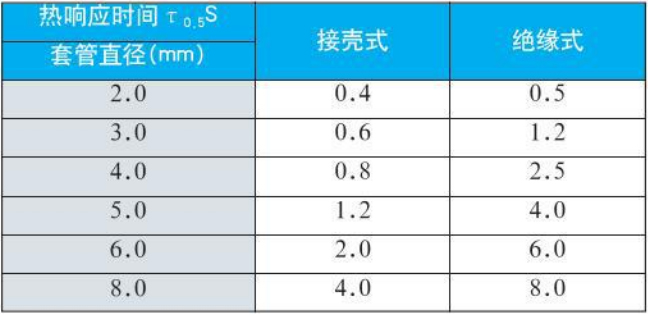

2.热响应时间

在温度出现阶跃变化时，热电偶的输出变化至相当于该阶跃变化的50%所需要的时间称为热响应时间，用τ0.5表示。

铠装热电偶热响应时间不大于下表的规定：

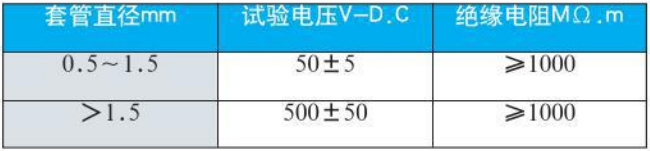

3.绝缘电阻

当周围空气温度为20±15℃，相对湿度不大于80%时，绝缘型铠装热电偶的偶丝与外套管之间的绝缘电阻应符合下表的规定。

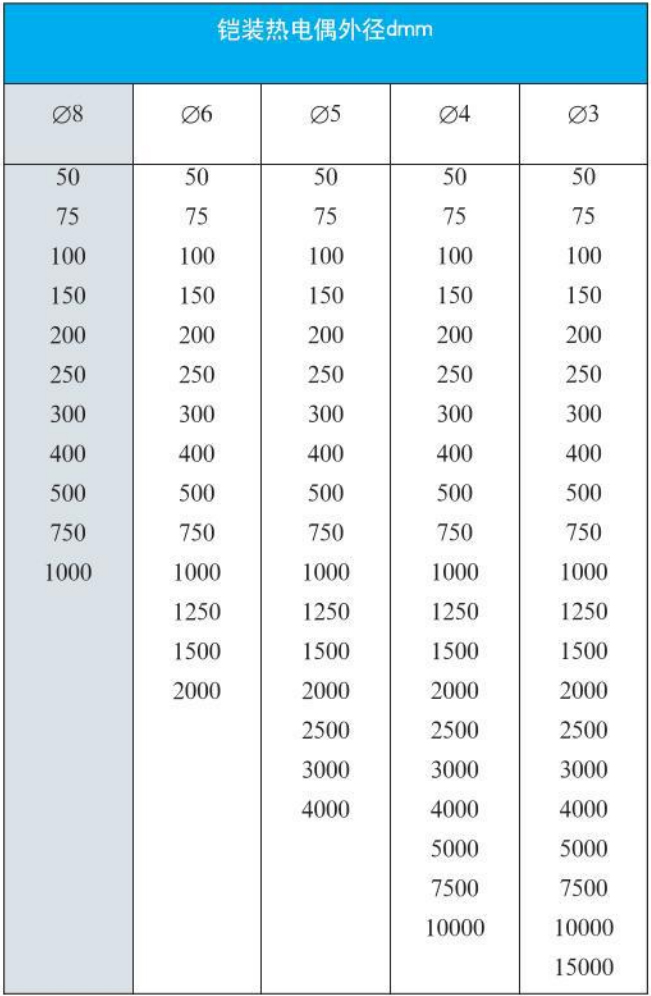

4.铠装热电偶外径和名义长度标准规格

注：①直径φ3mm绝缘式铠装热电偶名义总长L不得大于10000mm。

②铠装热电偶直径d≤φ5mm，并装有防溅式或防水式接线盒的产品，热电偶露出设备部分。用户在安装时必须加装支架等辅助支撑，增加其刚度，确保紧固，防止接线盒受振动而引起摇摆，损坏热电偶。

③直径φ2mm铠装热电偶须和本公司协商订货。

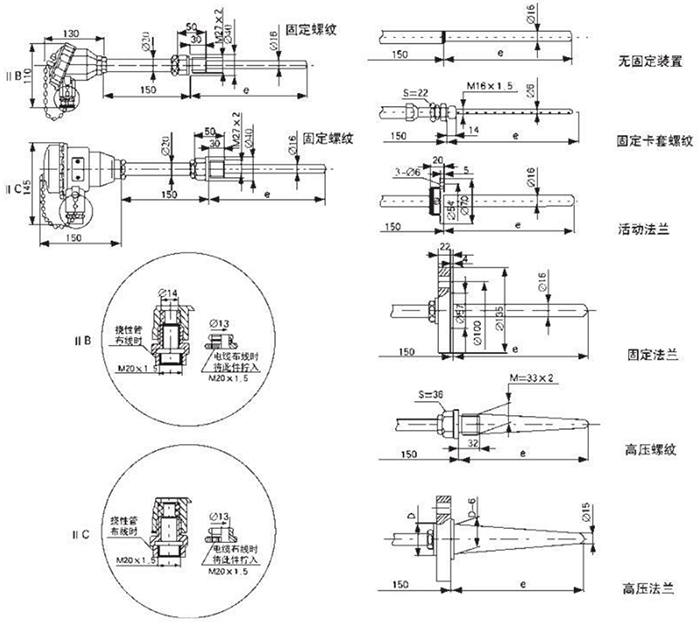

防爆热电偶外形尺寸

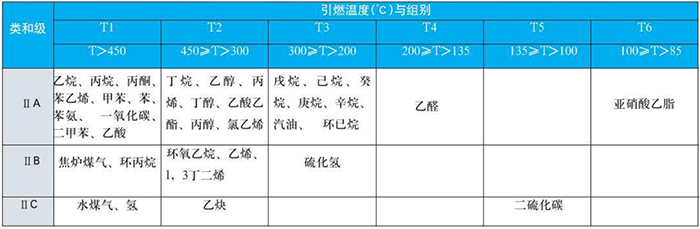

防爆热电偶爆炸性混合物分组举例

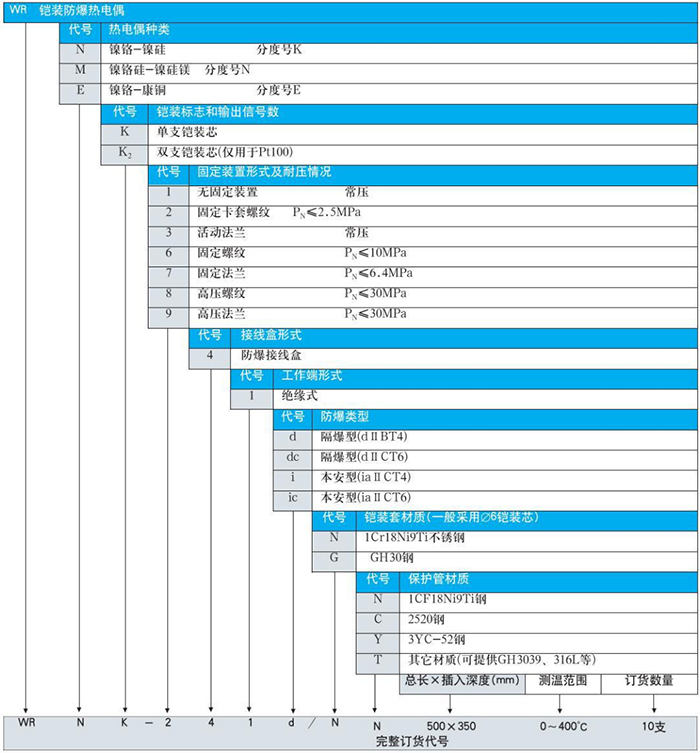

WR铠装防爆热电偶选型表

防爆热电偶订货注意事项

当发生下列情况之一时，供需双方应另签技术协议，以确定具体供货事宜。

要求提供A级精度的铠装热电阻产品，或者要求提供J、T分度号或1级精度热电偶铠装芯。

除1Cr18Ni8Ti钢外的?；す懿牧?。

长度系列表中未规定的铠装直径或插入深度。

特殊形式的固定装置（须附具体尺寸图）。

插入深度及铠装管直径参照带补强管铠装热电阻、热电偶。

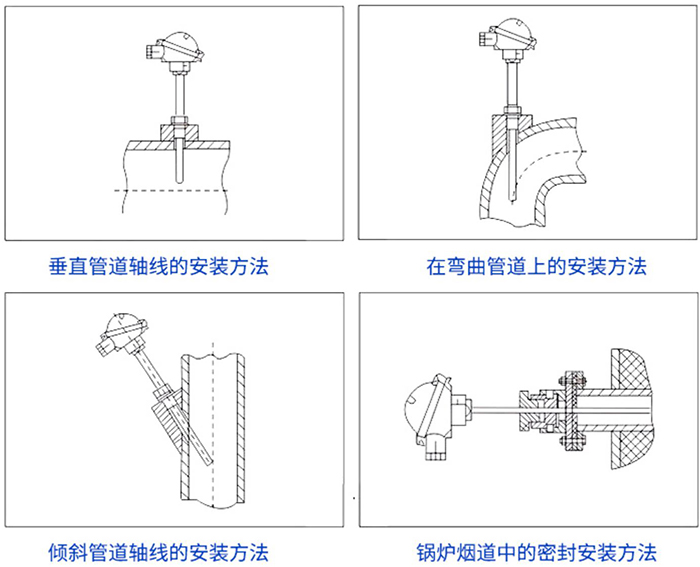

防爆热电偶安装方式
