转子流量计用以测量单相非脉动流体(液体或气体 ) 的流量，广泛应用于化工、石油、轻工、医药、环保、食品及计量测试、科学研究等部门。



1、转子流量计的工作原理

转子流量计是利用改变流通面积原理的流量计：（面积式）

管道中的流体在流动遇到阻挡时，会在阻挡物前后形成一个压力差，这个压力差的大小与流体受到阻挡时的流通面积以及流速相关，利用这个压力差来推动一个可移动的阻挡物随流量变化而移动并改变流通面积，使阻挡物前后的压力差保持一个常数，这时阻挡物所处的位置与流速相关，由此可得到流速，并进而获得流量值。



2、 转子流量计组成与流量测量原理

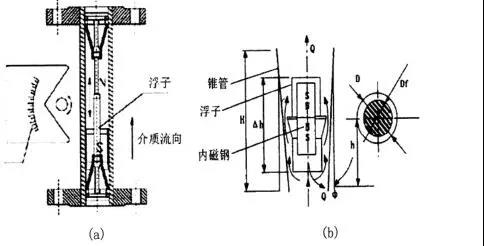

转子流量计，是由一个自下往上逐渐扩大的带刻度的锥形管和一个置于锥形管内可以自由上下移动的转子构成。工作时，被测流体由锥形管下端进入，沿着锥形管向上运动，流过转子与锥形管之间的环隙，再从锥形管上端流出。受流动流体带动作用，转子受到一个自下向上流体对转子的动压力，正好等于转子在被测流体中的重力（即转子自身的重力减去流体对转子的浮力）。

垂直安装流量计时，转子重心就在锥形管中心轴线上，转子所受的三个力都平行于中心轴线。当受力平衡时，转子就稳定在锥管内某一位置上。对于给定的转子流量计，转子的材料、大小和形状都可确定，所以转子在被测流体中的重力是已知的，只有流体对转子的动压力是随流体流速大小而变化的。因此当流体流速变大或变小时，转子受到的动压力增大或减小，转子将作向上或向下的移动，转子与锥形管壁之间的环隙面积也发生变化，即流动截面积也发生变化，待变化到某速转子受力平衡时，转子就稳定在新的位置上。对于一台给定的转子流量计，转子在锥管中平衡位置的高低反应了被测流体流经锥形管的流量大小。
