烟气流量计的原理
1、烟气流量计工作原理

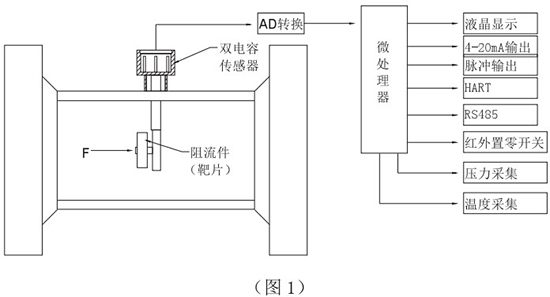

当介质在测量管中流动时，因其自身的动能通过阻流件（靶片）时而产生的压差，并对阻流件有一作用力，其作用力的大小与介质流速的平方成正比。阻流件（靶片）接受的作用力F，经刚性连接的传递件（测杆）传至双电容传感器，双电容传感器产生电容差经高精度AD芯片进行处理，直接输出数字信号，由此，通过AD转换及计算机处理后，即可得到相应的瞬时流量和累积总量，其工作原理见示意（图1）：
2、烟气流量计结构

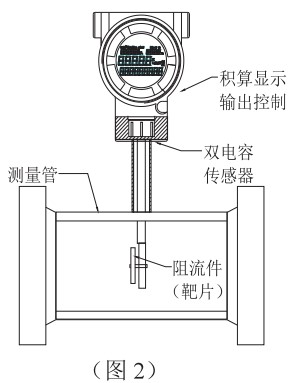

烟气流量计主要由测量管（外壳）、双电容传感器（含阻流元件）、积算显示和输出部分组成。根据不同的介质和工况，必须选用相适应的双电容传感器，因此，用户提供准确的计量对象及参数，生产厂家选用合适的电容力传感器是产品能否计量准确的关键。其结构如右（图2）：
3、烟气流量计特点
1.采用大屏液晶显示，可同时显示多组参量，读数更直观；
2.整台仪表在设计中无可动部件，插入式结构，拆卸方便；
3.可选用多种防腐及耐高低温材质（如哈氏合金，钛等）；
4.整机可做成全密封无死角（焊接形式），无任何泄漏点，可耐42MPa高压；
5.烟气流量计内设自检程序，故障现象一目了然；
6.传感器不与被测介质接触，不存在零部件磨损，使用安全可靠；
7.具有多种安装方式供选择，如选择在线插入式，安装费用低；
8.具有一体化温度、压力补偿，直接输出质量或标方；
9.具有可选小信号切除、非线性修正、滤波时间可选择；
10.能准确测量各种常温、高温500度、低温-200度工况下的气体、液体流量；
11.计量准确，精度可达到0.2%；
12.重复性好，一般为0.05～0.08%，测量快递；
13.压力损失小，仅为标准孔板的1/2△P左右；
14.抗干扰，抗杂质能力特强；
15.可根据实际需要更换阻流件（靶片）而改变流量范围；
16.安装简单方便，*易维护；
17.多种输出形式，能远传各种参数；
18.抗震动性强，一定范围内可测脉动流。
