煤气流量计选型指南
1、执行标准
产品执行 GB/T 18940-2003《封闭管道中气体流量的测量涡轮流量计》
2、精确度等级
在规定的流量范围内和工作条件下流量计的精确度等级为 1.0级和 1.5级
3、煤气流量计参数

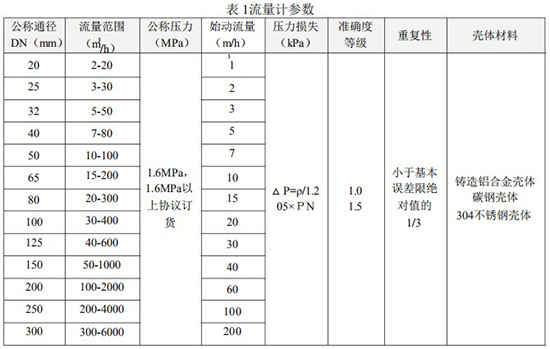

4、标准状态条件
P=101.325KPa，T=293.15K
5、使用环境条件
环境温度：-30℃～+65℃
相对湿度：5%～95%
介质温度：-20℃～+80℃
大气压力：86KPa～106KPa
6、工作电源及信号输出
6.1工作电源
A．外电源：＋24VDC±15%，纹波＜5％，适用于 4～20mA输出、脉冲输出、报警输出、RS-485等；
B．内电源：1组 3.6V锂电池（ER26500），当电压低于 3.0V时，出现欠压指示。
6.2整机功耗
A．外电源：<2W;
B．内电源：平均功耗 1mW，可连续使用两年以上。
6.3脉冲输出方式
工况脉冲信号，直接将流量传感器检测的工况脉冲信号经光耦隔离放大输出，高电平≥20V，低电平≤1V；
定标脉冲信号，与 IC卡阀门控制器配套，高电平幅度≥ 2.8V，低电平幅度≤ 0.2V，单位脉冲代表体积量可设定范围：0.001m3~100m3。单选择该值时必须注意：定标脉冲信号频率应≤1000Hz。
定标脉冲信号，经光耦隔离放大输出，高电平≥20V，低电平≤1V。
6.4 RS-485通信（光电隔离），可实现以下功能：
A．采用 RS-485接口，可直接与上位机或二次表联网，远传显示介质的温度、压力和经温度、压力补偿后的标准体积流量和标准体积总量；
B．由 RS-485接口与 HW-Ⅰ数据采集器配套，可组成电话网络通信系统，一台数据采集器可带 15台流量计；
C．由 RS-485接口与 HW-Ⅱ数据采集器配套，可组成宽带网络通信系统，由 INTERNET传输数据，一台数据采集器可带 8台流量计。
6.5 4～20mA标准电流信号（光电隔离）
与标准体积流量成正比，4mA对应 0 m3/h， 20 mA对应*大标准体积流量（该值可在一级菜单中进行设置），制式：两线制或三线制，流量计可根据所插电流模块自动识别，并正确输出。
6.6控制信号输出
A.下限报警信号（LP）：光电隔离，高低电平报警，报警电平可设定，工作电压＋12V~+24V，*大负载电流50mA；
B.上限报警信号（UP）：光电隔离，高低电平报警，报警电平可设定，工作电压＋12V~+24V，*大负载电流50mA；
C.关阀报警输出（BC端，IC卡控制器用）：逻辑门电路输出，正常输出低电平，幅度≤0.2V；报警输出高电平，幅度≥2.8V,负载电阻≥100kΩ；
D.电池欠压报警输出（BL端，IC卡控制器用）：逻辑门电路输出，正常输出低电平，幅度≤0.2V；报警输出高电平，幅度≥2.8V,负载电阻≥100kΩ；
7、现场显示功能
A.积算仪显示面板上实时显示工况（或标况）下的温度、压力、瞬时流量、累计流量；
B.报警功能：流量上下限、温度上下限、压力上下限报警，报警方式：字符闪烁。
8、防爆型式与等级
隔爆型：其防爆标志为 ExdIIBT4、ExdIICT4-T6(不含乙炔）；
本安型：其防爆标志为 ExiaIICT4
9、防护等级
IP65
10、电器接口
内螺纹 M20*1.5
11、选型指南
11.1用户在选型时，应根据管道公称压力、介质*高压力、介质温度、介质组分情况、流量范围及信号输出要求合理选择煤气流量计的型号规格。
11.2为使煤气流量计的使用性能*佳，煤气流量计的使用流量范围应在（20%～80%）Qmax范围内比较合适。
11.3煤气流量计出厂时的信号输出方式：工况脉冲信号输出（三线制）、标准流量信号（IC卡）输出或 RS-485通讯输出。若要求有其它输出功能，请在订货时说明。
